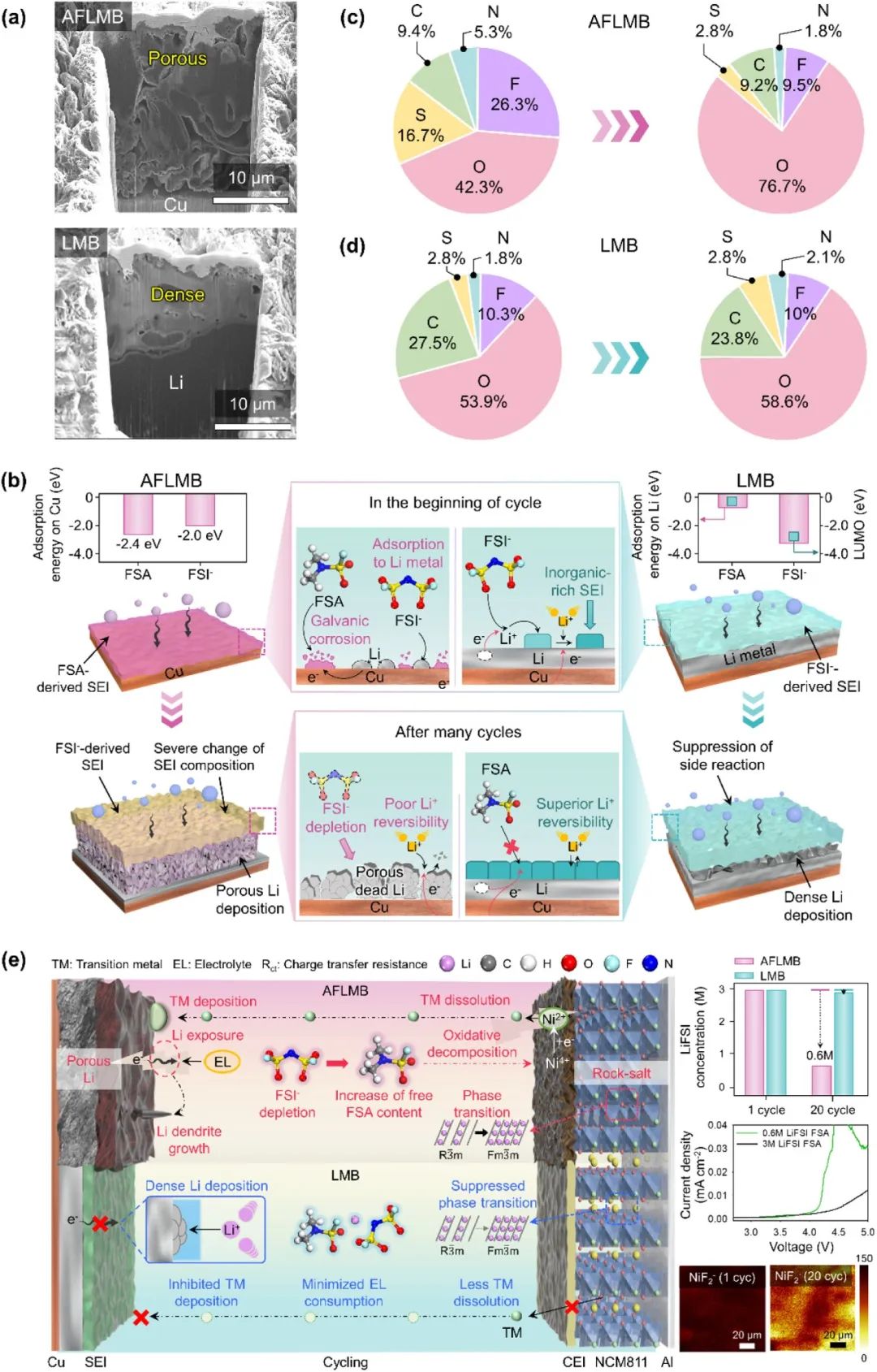

圖1. (a) 銅箔和鋰金屬陽極鍍鋰后的截面 SEM 圖。(b) 根據最低未占分子軌道（LUMO）能級以及 FSA 溶劑和 FSI-陰離子在 Cu 和鋰金屬上的吸附傾向的結果，Cu 銅箔和鋰金屬陽極在第一個周期鍍鋰前后 SEI 成分的變化示意圖。XPS 分析得出的原子百分比：(c) AFLMB 中的銅箔和 (d) LMB 中的鋰金屬陽極，在 AFLMB 首次充電期間，鍍鋰前充電至 3.7 V 和鍍鋰后充電至 4.25 V 時的對比。(e）通過比較分析（循環過程中 LiFSI 濃度的變化、LSV 和 TOF-SIMS 圖像）發現，使用 3 M LiFSI FSA 電解液的 AFLMB 和 LMB 的界面現象存在差異。

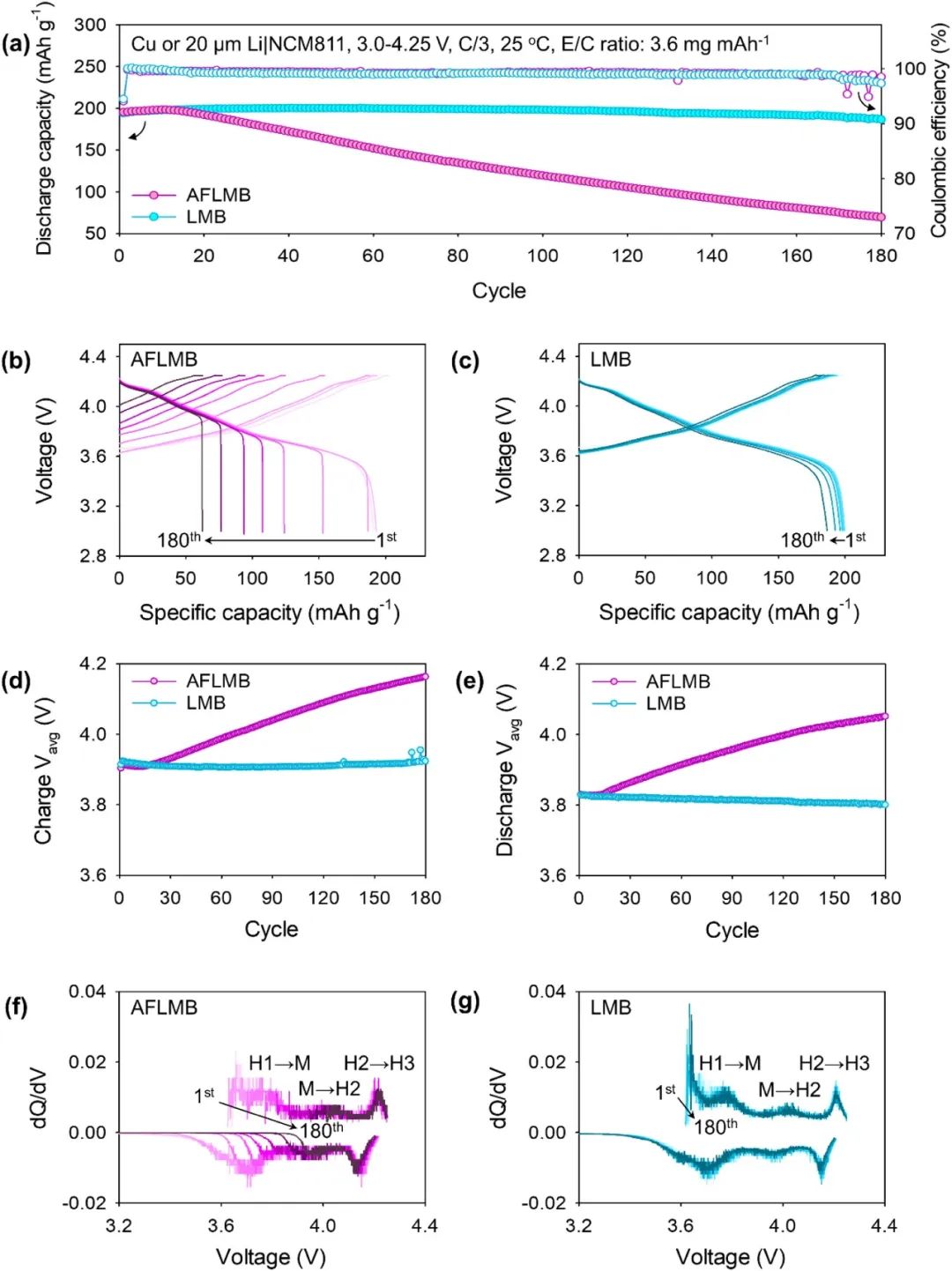

圖2. (a) AFLMB 和 LMB 在紐扣電池中的循環穩定性。使用 3 M LiFSI FSA 電解質的 AFLMB 和 LMB 在循環過程中的電壓曲線。AFLMB 和 LMB (d) 充電和 (e) 放電曲線的平均電壓。(f) AFLMB 和 (g) LMB 超過 180 個循環的 dQ/dV 圖。

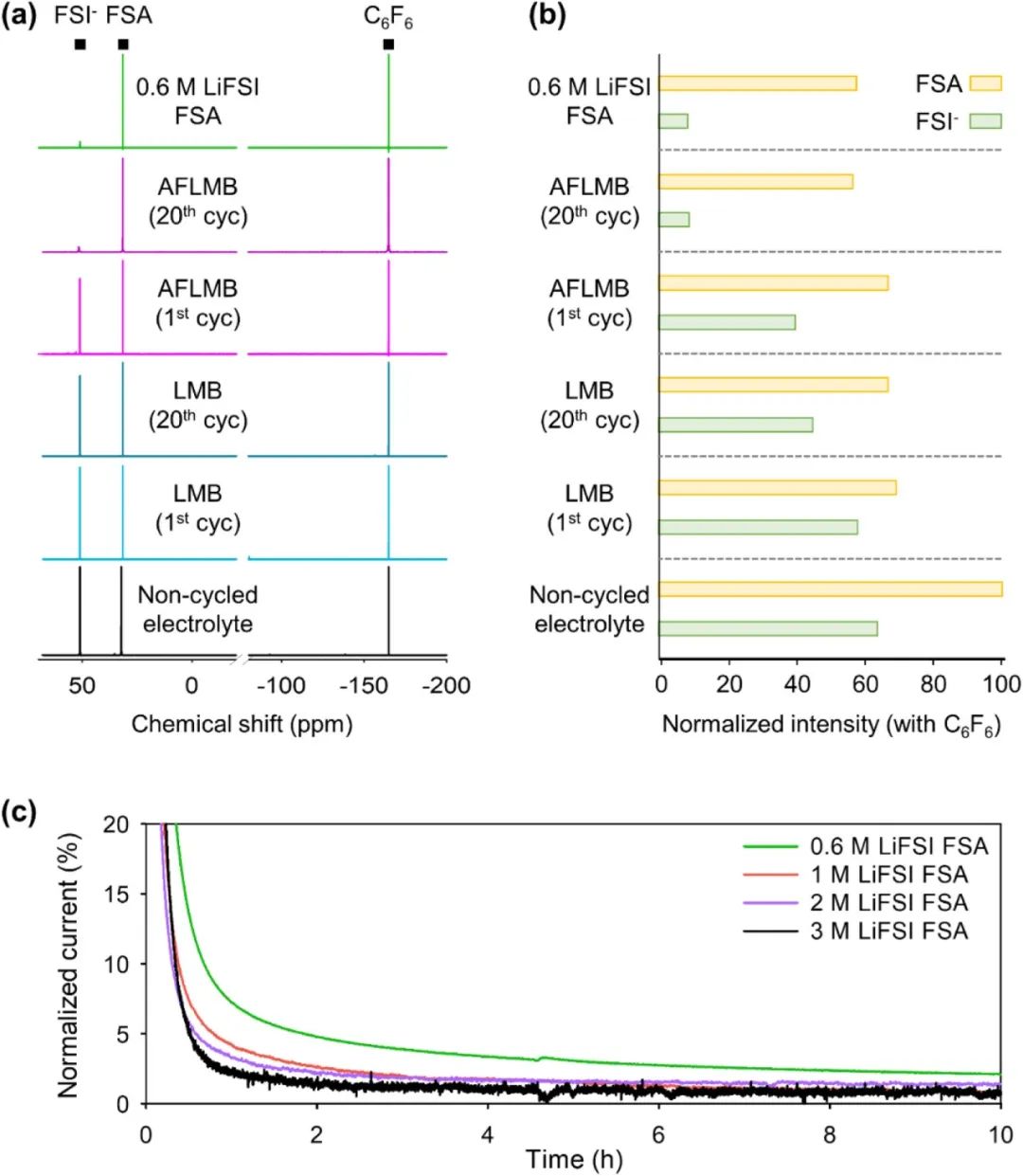

圖3. (a) 0.6 M LiFSI FSA 電解質、非循環電解質、AFLMB 和 LMB 與 3 M LiFSI FSA 電解質經過 1 個和 20 個循環后的 19F NMR 光譜。(b) 19F NMR 光譜中 FSI 陰離子和 FSA 溶劑峰的綜合面積，使用 (a) 19F NMR 光譜中 C6F6 的內部參考進行歸一化。(c) Cu/NCM811 電池在 25 °C預循環后，在 4.25 V 下進行的電化學浮動測試。

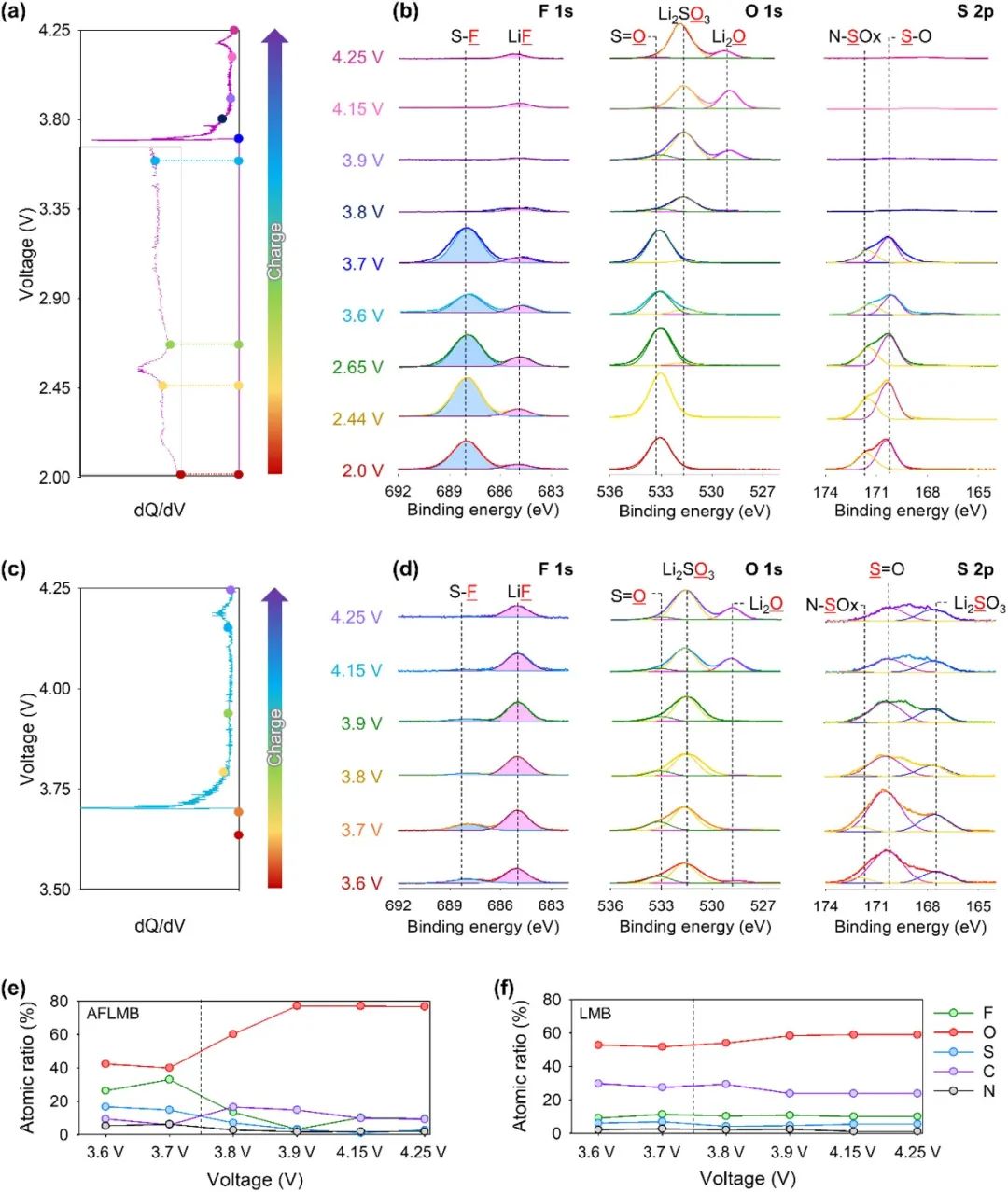

圖4. (a) C/10 預循環充電期間 AFLMB 的 dQ/dV 圖。插圖表示與 SEI 形成相對應的 dQ/dV 峰放大區域。(b) AFLMB 中的銅箔在不同帶電狀態下的 F 1s、O 1s 和 S 2p XPS 結果。(c) C/10 預循環充電期間 LMB 的 dQ/dV 曲線。(d) LMB 中的鋰金屬陽極在不同充電狀態下的 F 1s、O 1s 和 S 2p XPS 結果。XPS 分析得出的 (e) 從 AFLMB 中提取的銅箔和 (f) 從 LMB 中提取的鋰金屬陽極在不同帶電狀態下的界面層原子比。

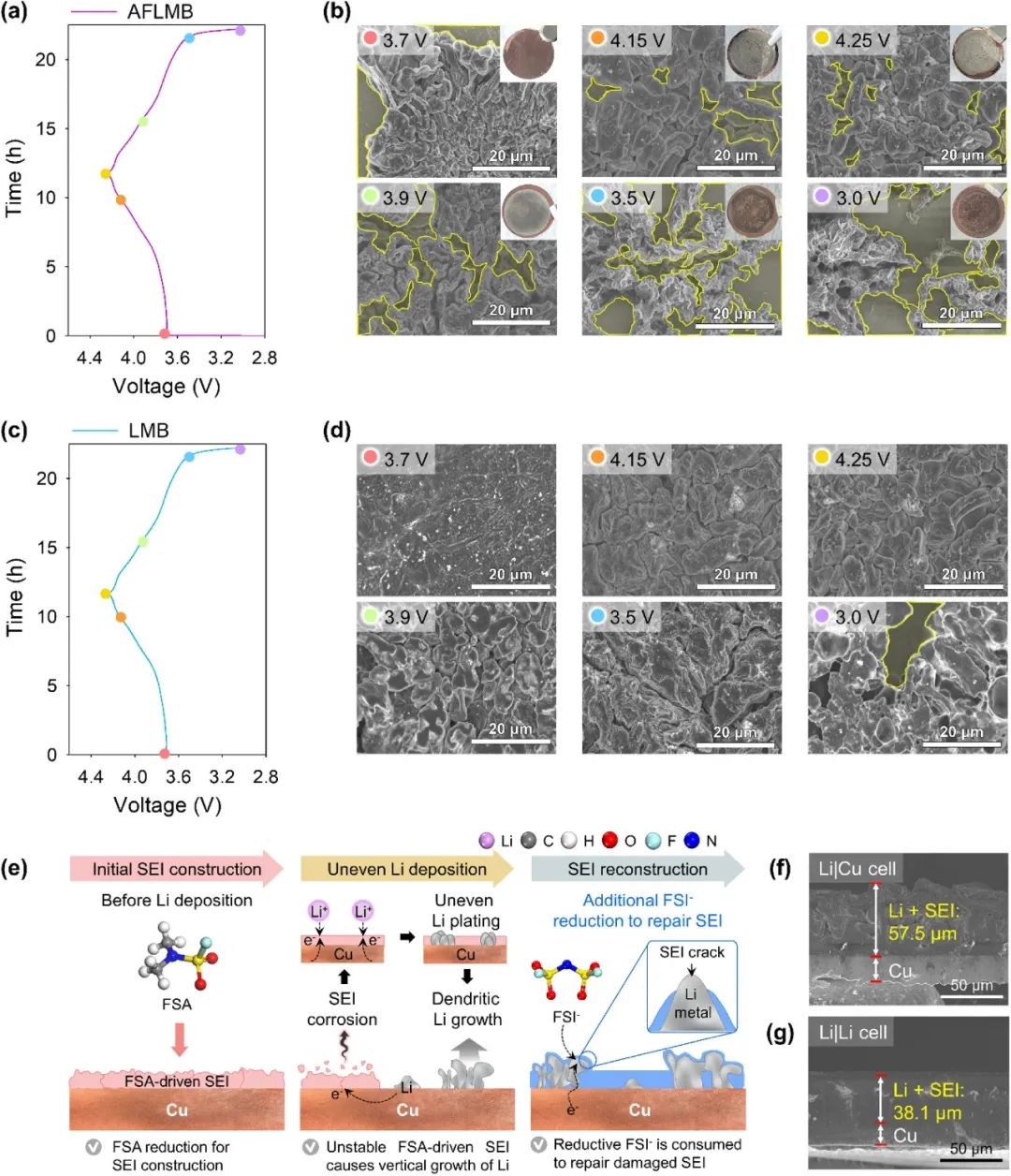

圖5. (a) AFLMB 在 C/10 和 25 °C 預循環期間的電壓曲線。(b) 與AFLMB 電壓曲線相對應的銅基板上沉積鋰金屬的表面 SEM 圖像。(c) LMB 在 C/10 和 25 °C 預循環期間的電壓曲線。(d) 與LMB 電壓曲線相對應的鋰金屬陽極表面 SEM 圖像。(e) 銅基板上的鋰鍍層示意圖。(f)鋰/銅電池和鋰/鋰電池在 1 mA cm-2 和 2 mAh cm-2 初始鋰電鍍后提取的沉積鋰金屬陽極的截面 SEM 圖像。

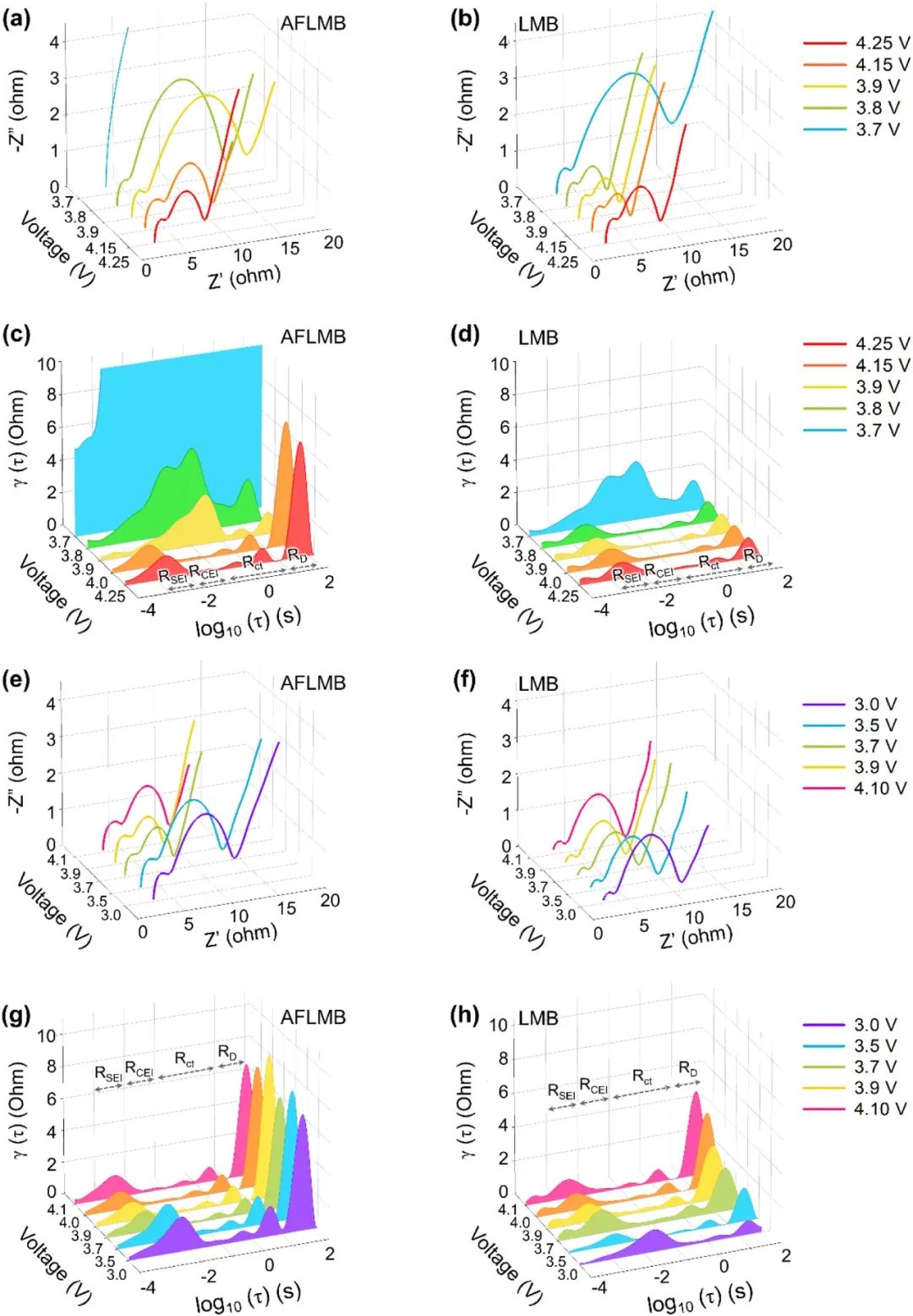

圖6. 不同充電電壓下 (a) AFLMB 和 (b) LMB 的奈奎斯特圖。根據(c) AFLMB 和 (d) LMB 在預循環充電期間的奈奎斯特圖轉換的 DRT 曲線。不同放電電壓下 (e) AFLMB 和 (f) LMB 的奈奎斯特圖。根據預循環放電過程中 (g) AFLMB 和 (h) LMB 的奈奎斯特圖轉換的 DRT 曲線。

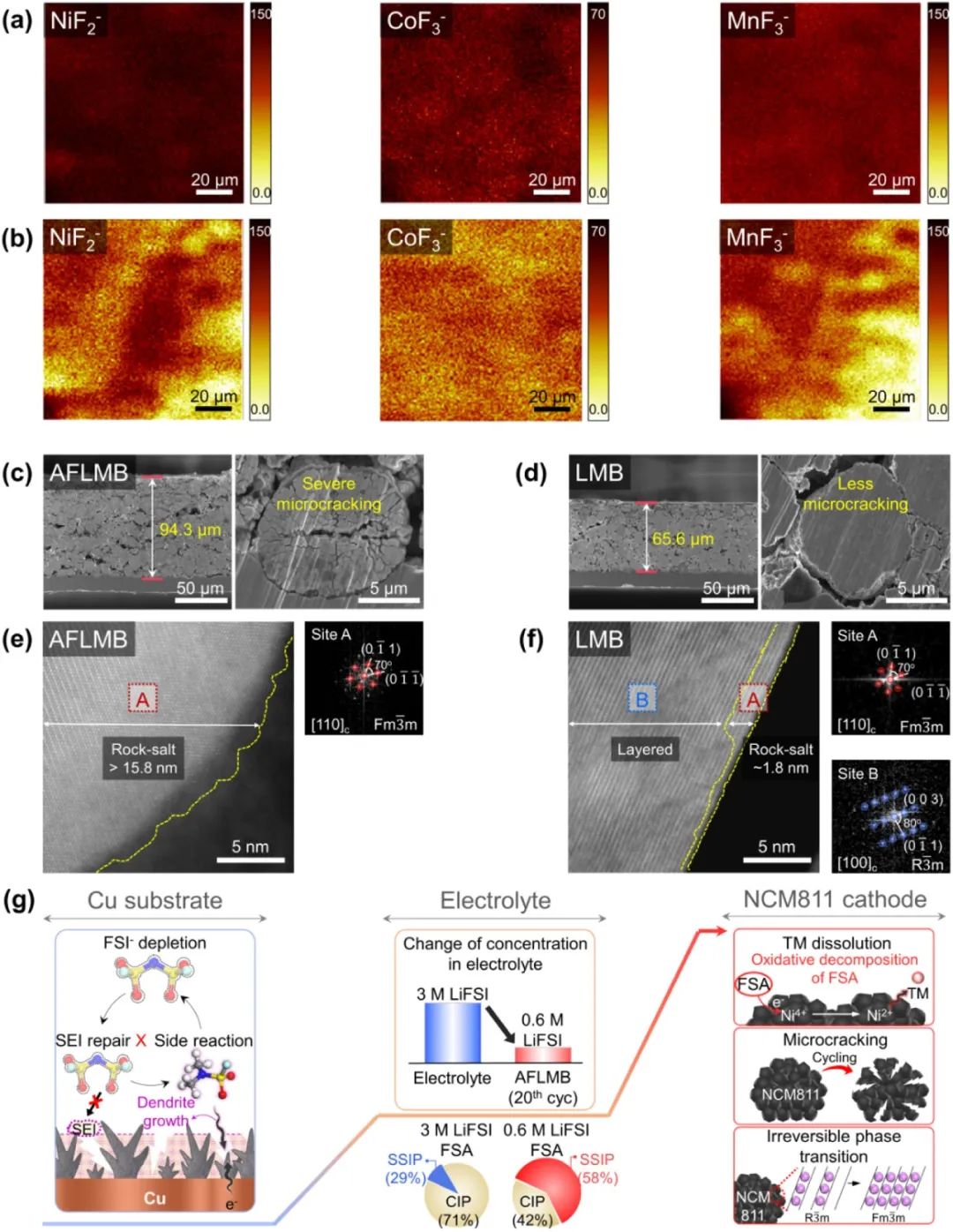

圖7. 在 C/3 和 25 ℃ 下分別經過 (a) 20 次和 (b) 100 次循環后，AFLMB 中銅上的 NiF2-、CoF3- 和 MnF3-的 TOF-SIMS 化學圖譜。在 C/3 和 25 °C 下循環 100 次后，從 (c) AFLMB 和 (d) LMB 中提取的 NCM811 陰極的截面 SEM 圖像。在 C/3 和 25 °C 下循環 100 次后，從含有 3 M LiFSI FSA 電解液的 (e) AFLMB 和 (f) LMB 中提取的 NCM811 陰極的 STEM 圖像和 FFT 圖樣。(g) FSI 陰離子耗竭和 SEI 降解對 NCM811 陰極的交叉影響。
